Arduino Taschenlampe

Lektion 3 – Stromkreis

    Strom fließt immer vom Pluspol zum Minuspol. Du kennst das von Batterien. Die haben eine Plus-Seite und eine Minus-Seite.

    Wenn man Batterien zum Beispiel in eine Taschenlampe einsetzt, kann die Lampe leuchten. Das geht aber nur, wenn man den Schalter anschaltet. Man sagt auch dazu, dass man den Stromkreis schließt.

    Das hier ist ein Stromkreis. Wenn man genau hinsieht, erkennt man auch schon, dass der Strom im Kreis fließt.

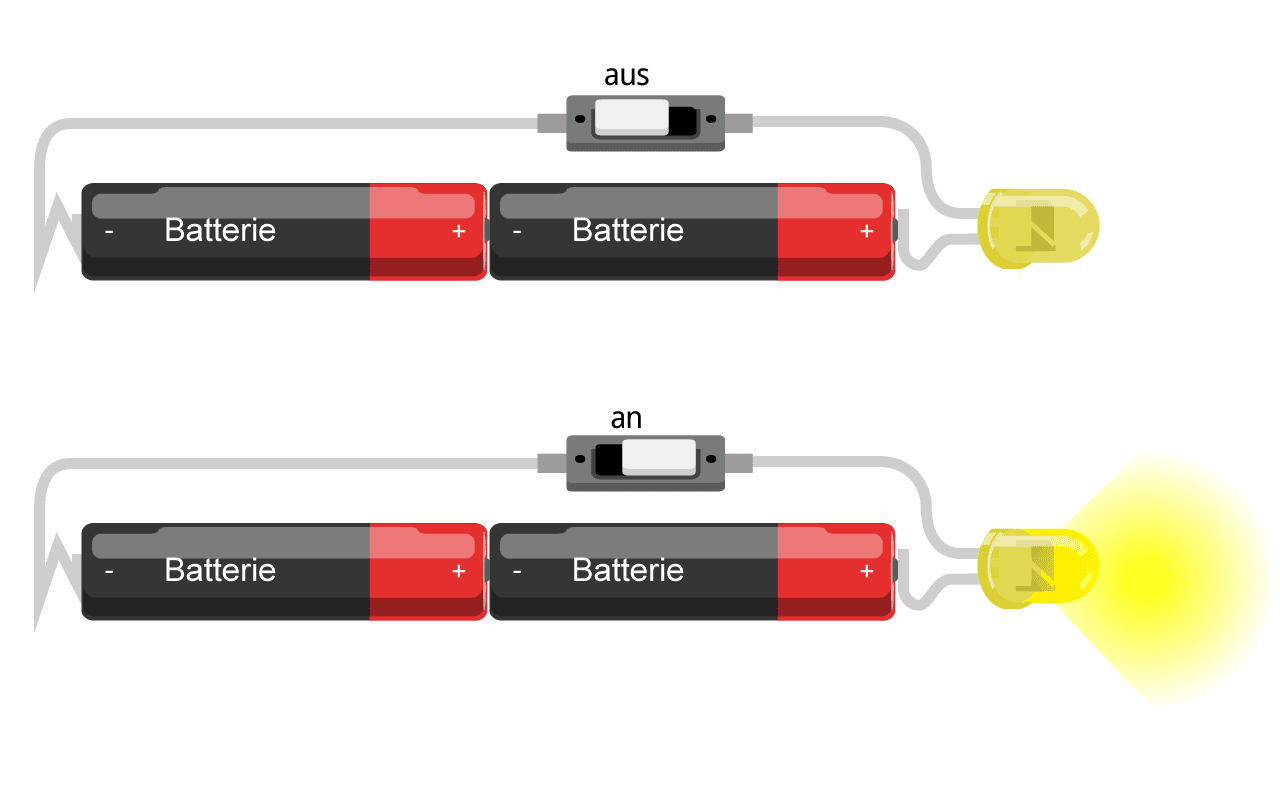

    Stromkreis einer Taschenlampe

    Stromkreis einer Taschenlampe

    Stromkreis kreisförmig

    Stromkreis der Taschenlampe  als Kreis aufgebaut

    Der Stromkreis heißt übrigens nur so. Man muss die Bauteile nicht in einem echten Kreis anordnen.


    Sieh dir jetzt meinen neuen Arduino-Videokurs an: Jetzt ansehen!


    Die Batterien bezeichnet man im Stromkreis als Spannungsquelle. Weitere Spannungsquellen könnten zum Beispiel Netzteile, Fahrraddynamos oder Solarzellen sein.

    Strom und Spannung? Was ist das denn jetzt?

    Das ist eine wichtige Frage und nicht ganz einfach zu erklären. Vergleichen wir das mal mit einer Wasserleitung. Das Wasser in der Leitung steht unter Druck. Je mehr Druck in der Leitung, desto kräftiger spritzt das Wasser aus dem Wasserhahn, wenn wir ihn aufdrehen. Wenn kein Druck darauf ist, fließt auch kein Wasser aus der Leitung. Die Menge an Wasser, die aus dem Hahn fließt, ist der Strom. Der Druck in der Leitung ist die Spannung.

    Natürlich fließt kein Wasser aus einer Steckdose. Stattdessen befinden sich in den Leitungen winzige geladene Teilchen, sogenannte Elektronen. Je höher die Spannung ist, desto mehr Elektronen wollen fließen. Das Fließen der Elektronen selbst nennen wir Strom.

    Übrigens: Eines der besten Erklärvideos zu dem Thema ist von Eugene Khutoryansky. Leider auf Englisch, aber man kann deutsche Untertitel einschalten:

    Wir benötigen Ihre Zustimmung um den Inhalt von YouTube laden zu können.

    Mit dem Klick auf das Video werden durch den mit uns gemeinsam Verantwortlichen Youtube [Google Ireland Limited, Irland] das Video abgespielt, auf Ihrem Endgerät Skripte geladen, Cookies gespeichert und personenbezogene Daten erfasst. Damit kann Google Aktivitäten im Internet verfolgen und Werbung zielgruppengerecht ausspielen. Es erfolgt eine Datenübermittlung in die USA, diese verfügt über keinen EU-konformen Datenschutz. Weitere Informationen finden Sie hier.

    Jmx0O2RpdiBjbGFzcz0mcXVvdDtudi1pZnJhbWUtZW1iZWQmcXVvdDsmZ3Q7Jmx0O2lmcmFtZSB0aXRsZT0mcXVvdDtFbGVjdHJpYyBDaXJjdWl0czogIEJhc2ljcyBvZiB0aGUgdm9sdGFnZSBhbmQgY3VycmVudCBsYXdzLiZxdW90OyB3aWR0aD0mcXVvdDsxMjAwJnF1b3Q7IGhlaWdodD0mcXVvdDs2NzUmcXVvdDsgc3JjPSZxdW90O2h0dHBzOi8vd3d3LnlvdXR1YmUuY29tL2VtYmVkL200anpncVp1LTRzP2ZlYXR1cmU9b2VtYmVkJnF1b3Q7IGZyYW1lYm9yZGVyPSZxdW90OzAmcXVvdDsgYWxsb3c9JnF1b3Q7YWNjZWxlcm9tZXRlcjsgYXV0b3BsYXk7IGNsaXBib2FyZC13cml0ZTsgZW5jcnlwdGVkLW1lZGlhOyBneXJvc2NvcGU7IHBpY3R1cmUtaW4tcGljdHVyZSZxdW90OyBhbGxvd2Z1bGxzY3JlZW4mZ3Q7Jmx0Oy9pZnJhbWUmZ3Q7Jmx0Oy9kaXYmZ3Q7

    So, jetzt wollen wir aber mal einen Stromkreis bauen, oder?

    2 Gedanken zu „Lektion 3 – Stromkreis“

    1. Das stimmt nicht so ganz.
      “Strom fließt immer vom Pluspol zum Minuspol. Du kennst das von Batterien. Die haben eine Plus-Seite und eine Minus-Seite.”
      Der Elektronenfluss ist von minus zu plus.

      1. Da war ich zuerst auch verwirrt von. Jedoch bezieht sich der Autor in dem Beitrag – da er über Batterien redet – wahrscheinlich auf die technische Stromrichtung, die – anders als die physikalische – tatsächlich von Plus nach Minus verläuft.
