Arduino Variablen

Lektion 9 – Variablen!

    Eine besonders wichtige Sache beim Programmieren sind Variablen. Du kennst sie bestimmt schon aus dem Matheunterricht. Wenn man da sagt x=10, dann bedeutet das, dass überall, wo x steht, eigentlich 10 steht.

    Variablen können wir uns als kleine Boxen oder Container vorstellen, in denen wir Informationen speichern können.

    Variablen und Arduino

    Variablennamen kann man sich selbst aussuchen. Eine Variable könnte also Tim, Lisa oder DFB heißen. Es macht aber Sinn, einen Namen zu wählen, der uns verrät, was wir mit der Variable eigentlich vorhaben.

    Lass uns noch mal das Programm aus dem letzten Beispiel ansehen:


    Sieh dir jetzt meinen neuen Arduino-Videokurs an: Jetzt ansehen!


    void setup(){
      pinMode(9, OUTPUT);
    }

    void loop(){
      digitalWrite(9, HIGH);
      delay(200);
      digitalWrite(9, LOW);
      delay(200);
    }

    Hier hatten wir die LED am Pin 9 angeschlossen. Deshalb steht hier in jedem Befehl eine 9. Was passiert, wenn wir die LED jetzt aber am Pin 8 anschließen?

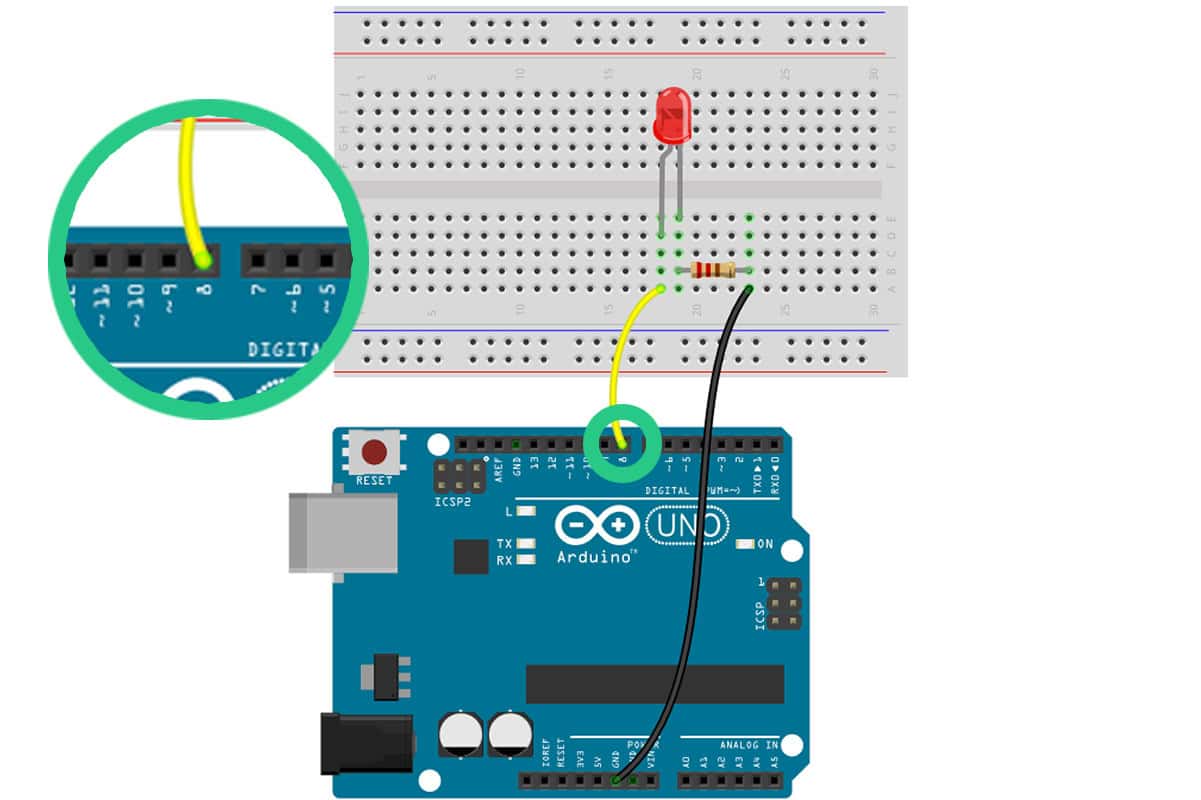

    LED an Pin 8

    Wir müssten den Pin jetzt in jedem Befehl ändern, oder?

    void setup(){
      pinMode(8, OUTPUT);
    }

    void loop(){
      digitalWrite(8, HIGH);
      delay(200);
      digitalWrite(8, LOW);
      delay(200);
    }

    Bei so einem einfachen Programm ist das noch kein Problem, aber wenn das Programm länger wird, könnte es ja schon sein, dass wir da eine Veränderung übersehen. Deshalb ist es besser, hier eine Variable zu benutzen.

    Wir wollen mit dieser Variable den Pin der LED festlegen, also lass uns die Variable einfach ledPin nennen. Variablen schreibt man immer klein und wenn sie aus mehreren Worten bestehen, schreibt man die Worte in der Mitte immer groß. Das macht das Lesen einfacher, denn Variablennamen dürfen keine Leerzeichen enthalten.

    So legt man eine Variable an:

    int ledPin = 8;

    Das Wort int ist die Kurzform von Integer. Das kommt aus dem Englischen und bedeutet Ganzzahl. Ganzzahlen sind zum Beispiel 1, 2, 3, 4, … Na und acht ist natürlich auch eine ganze Zahl. Wenn wir eine Variable anlegen, müssen wir Arduino sagen, von welchem Typ unsere Variable ist. Unsere Variable ledPin ist jetzt vom Typ int. Durch das Gleichheitszeichen weisen wir auch gleich einen Wert zu, nämlich 8.

    Jetzt haben wir also eine ganzzahlige Variable, die ledPin heißt und gleich acht ist. Überall, wo wir die Variable jetzt einsetzen, steht da eigentlich acht.

    int ledPin = 8;

    void setup(){
      pinMode(ledPin, OUTPUT);
    }

    void loop(){
      digitalWrite(ledPin, HIGH);
      delay(200);
      digitalWrite(ledPin, LOW);
      delay(200);
    }

    Und jetzt stecken wir das Kabel wieder zurück in den Pin 9.

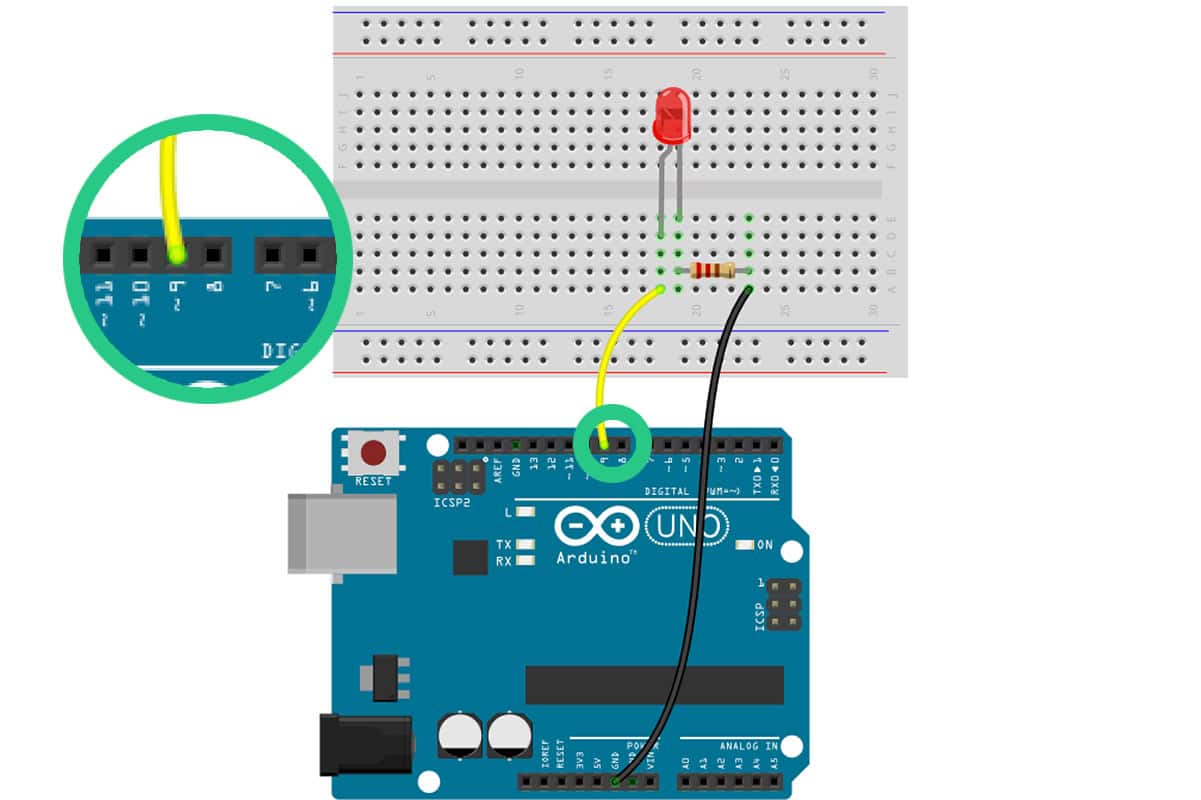

    LED an Pin 9

    Wie muss sich das Programm jetzt ändern? Die Lösung findest du wieder hier unten, aber versuche es erstmal allein.

    int ledPin = 9;

    void setup(){
      pinMode(ledPin, OUTPUT);
    }

    void loop(){
      digitalWrite(ledPin, HIGH);
      delay(200);
      digitalWrite(ledPin, LOW);
      delay(200);
    }
