Workshop: Interaktive Weihnachtsdekoration Teil 5 – Analoger Input mit LDR

    Bisher haben wir verschiedene Ausgaben untersucht. Da war die digitale Ausgabe mit LED und die analoge Ausgabe per RGB-LED. Nun wird es Zeit, sich um die analoge Eingabe zu kümmern. Dazu lesen wir einen Fotowiderstand (LDR) aus und lassen die Werte auf unserer Website anzeigen.

    Schaltung

    Erweitere die bisherige Schaltung um einen Fotowiderstand und einen 100 kOhm Widerstand (braun-schwarz-gelb). Beide Komponenten sind in Reihe geschaltet. Der Stromkreis verläuft also hier vom GND über den Widerstand, den Fotowiderstand in den 3.3V+. Man nennt diese Schaltung auch Spannungsteiler. Die Verbindungsstelle von Widerstand und Fotowiderstand wieder mit dem analogen Input des NodeMCUs verbunden.


    Sieh dir jetzt meinen neuen Arduino-Videokurs an: Jetzt ansehen!

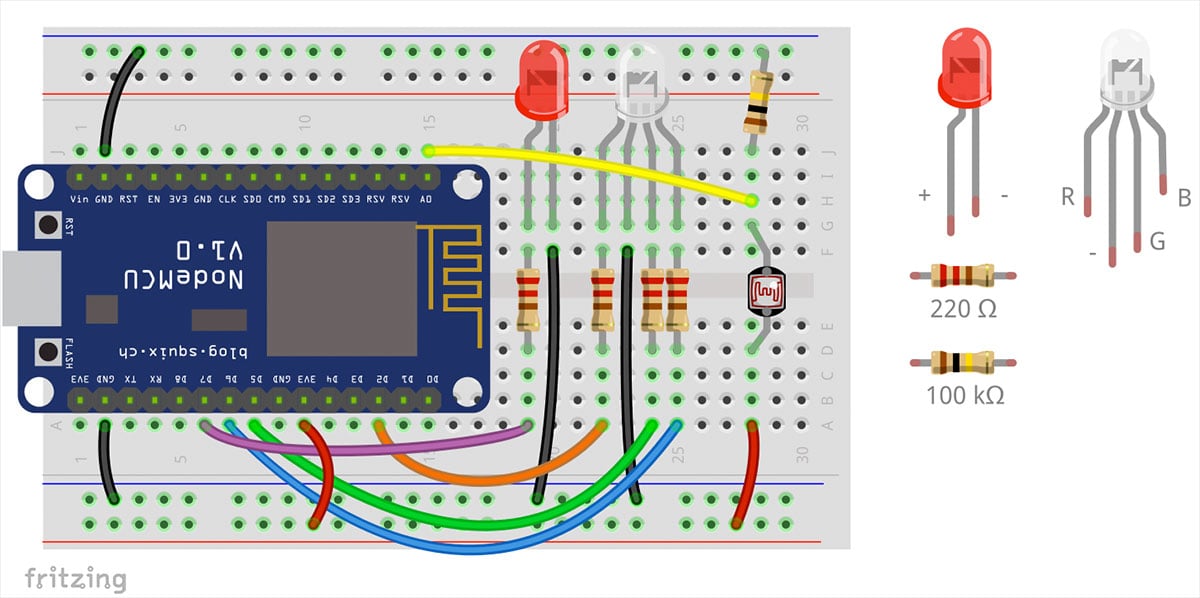

    Arduino NodeMCU mit LED, RGB und LDR Schaltplan

    Programmtext

    Lade das folgende Programm auf das NodeMCU. Denke daran, wieder SSID und Passwort deines Netzwerkes einzugeben.

    #include <ESP8266WiFi.h>
    #include <ESP8266WebServer.h>

    const char* ssid  = "XXXXXXXX";        // Wifi name (SSID)
    const char* password = "XXXXXXXX";  // Wifi password

    ESP8266WebServer server(80);    // Server port
    String Temp = "";

    int d2pin = 4;   // RGB LED - Red
    int d2state = 255;

    int d5pin = 14;   // RGB LED - Green
    int d5state = 255;

    int d6pin = 12;   // RGB LED - Blue
    int d6state = 255;

    int d7pin = D7;
    int d7state = 0;

    int analogPin = A0;


    /* ***** ***** ***** ***** HTML ***** ***** ***** ***** */

    const char HTML_header[] PROGMEM = R"=====(
    <!DOCTYPE html>
    <html>

    <head>
        <meta content="text/html; charset=ISO-8859-1" http-equiv="content-type">
        <meta http-equiv="refresh" content="5">
        <title>WebSchalter</title>
    </head>

    <style>
        html {
            background-color: grey;
        }

        body {
            margin: auto;

            margin-top: 60px;
        }

        button {
            height: 120px;
            width: 100%;
            font-size: 48px;
            background-color: cornflowerblue;
            border: none;
            color: white;
            margin-bottom: 10px;
        }

        button:active {
            background-color: darkturquoise;
            color: white;
            border: none;
        }

        button.on{
            background-color: red;
        }

        a {
            text-decoration: none;
        }



    </style>

    <body>

    <a href="\args?d2pin=255&d5pin=0&d6pin=0"><button>RED</button></a>
    <a href="\args?d2pin=0&d5pin=255&d6pin=0"><button>GREEN</button></a>
    <a href="\args?d2pin=0&d5pin=0&d6pin=255"><button>BLUE</button></a>

    )=====";

    String HTML_d7_off = "<a href=\"/args?d7pin=1\"><button>d7 - LED</button></a>";
    String HTML_d7_on = "<a href=\"/args?d7pin=0\"><button class=\"on\">d7 - LED</button></a>";

    const char HTML_footer[] PROGMEM = R"=====(
    </body>
    </html>
    )=====";

    /* ***** ***** ***** ***** Setup ***** ***** ***** ***** */
    void setup()
    {
      pinMode(d2pin , OUTPUT);                  // D2 set as Output
      pinMode(d5pin , OUTPUT);                  // D5 set as Output
      pinMode(d6pin , OUTPUT);                  // D6 set as Output
      pinMode(d7pin , OUTPUT);                  // D7 set as Output
      Serial.begin(115200);                     // start serial communication
      connectToWifi();                          // start wifi
    }

    /* ***** Webpage: executed when "http://<ip address>/" is called ***** */

    void the_webpage() {
      Temp = HTML_header;                        // top part of the html

      if (d7state == 1) {                        // d7 part of html page – the html code for a button
        Temp += HTML_d7_on;
      } else {
        Temp += HTML_d7_off;
      }

      Temp += "<button>LDR: ";
      Temp += analogRead(analogPin);             // putting out the analog value
      Temp += "</button>";


      Temp += HTML_footer;                       // bottom part of the html page
      server.send(200, "text/html", Temp);       // serving the html page
    }

    /* ***** ***** ***** ***** Event Functions ***** ***** ***** ***** */

    void handleArgs() {
      if (server.arg("d2pin")!= ""){             // if specific argument is not empty
        d2state = server.arg("d2pin").toInt();   // set d2 pin to received argument
      }
      if (server.arg("d5pin")!= ""){             // if specific argument is not empty
        d5state = server.arg("d5pin").toInt();   // set d5 pin to received argument
        Serial.println(d5state);
      }
      if (server.arg("d6pin")!= ""){             // if specific argument is not empty
        d6state = server.arg("d6pin").toInt();   // set d6 pin to received argument
      }
      if (server.arg("d7pin")!= ""){             // if specific argument is not empty
        d7state = server.arg("d7pin").toInt();   // set d7 pin to received argument
      }

      the_webpage();                             // deliver webpage
    }

    /* ***** ***** ***** Wifi Functions ***** ***** ***** */

    void showStates(){                           // map all states to pins
      digitalWrite(d7pin, d7state);              // LED
      analogWrite(d2pin, d2state);               // RGB LED red
      analogWrite(d5pin, d5state);               // RGB LED green
      analogWrite(d6pin, d6state);               // RGB LED blue
    }

    /* ***** ***** ***** ***** Loop ***** ***** ***** ***** */

    void loop() {
      server.handleClient();                     // update function for server
      showStates();                              // map states to pins
      delay(10);                                 // some time to process
    }

    /* ***** ***** ***** Wifi Functions ***** ***** ***** */

    void connectToWifi() {
      Serial.println();
      Serial.print("Connect to"); Serial.println(ssid);
      WiFi.begin(ssid, password);

      while (WiFi.status() != WL_CONNECTED) {
        delay(500);
        Serial.print(".");
      }

      Serial.println("");
      Serial.println("Wifi connected");


      delay(2000);
      Serial.println();
      Serial.println("IP addresse of the web server is: ");
      Serial.println(WiFi.localIP());   // output the ip
      server.on("/", the_webpage);      // show website on root call
      server.on("/args", handleArgs);   // associate the handler function to the path
      server.begin();                   // start the server
      Serial.println ("Webserver running, waiting for ESP8266 ...");
    }

    Wenn du wieder die Website des NodeMCUs öffnest, gibt es einen weiteren Eintrag, der den aktuellen Wert des Fotowiderstands anzeigt. Diesen kannst du natürlich auch direkt im Arduino-Programm nutzen, um z.B. die LEDs einzuschalten, wenn es dunkel wird.

    Das war es in unserem kleinen Workshop. Ich hoffe, du hattest Spaß. Zugegeben sind die Programme ab Teil 3 komplexer, aber probiere dich aus. Mach ein paar Änderungen und guck, was passiert. Und wenn du Fragen hast, schreib es in die Kommis oder direkt ins Forum. Frohe Weihnachten :-)


    Workshop Interaktive Weihnachtsdekoration:

    Teil 1 – Vorbereitung
    Teil 2 – Blink
    Teil 3 – Server und LED
    Teil 4 – Server, LED, RGB
    Teil 5 – Analoger Input mit LDR
